最近在处理 Kubernetes 工作的时候,被问及这样一个命题:Pod 能对 CPU 和内存施加限制,那同样属于资源范畴的网络带宽是否能限制呢?使用 Kubernetes 的一个核心优势在于每个 Pod 都等同于一个轻量级的“操作系统”。建立在 Linux 命名空间(namespace)和控制组(cgroups)基础上的容器技术将每个 Pod 的资源进行了隔离和限制。但是,限流只针对 CPU 和内存,对网络、磁盘 IO 的解决方案仅仅局限在隔离,难道技术上实现不了吗?自然不是,Kubernetes 有意识地将网络模块拆解,只定义插件规范,而将实现的可能性交由下游开发自由决策。当然,本篇并不在意 Kubernetes 网络限流的解决方案,只是以此作为引子。
流量控制(Traffic Control, TC) 是 Linux 内核提供的流量限速、整形、策略控制机制。近乎完美地支持网络限流的命题,除了,这是比 Netfilter 更难理解的模块。Netfilter 作用在内核网络协议栈上,通过在各个枢纽设立关卡对网络包(sk_buff
数据结构, skb)进行检查,并实施 ACCEPT、DROP、MASQUERADE 等策略。相比之下,TC 是绑定在网络设备上实施的。提供 enqueue
, dequeue
两个核心函数,也是作为关卡对到达网络设备的网络包实施策略。要说核心的不同之处,Netfilter 是流式地处理网络包,先到的网络包一定先出(也可能是被丢弃);TC 的处理方式就依照策略,类比块设备的随机读/随机写了。
前置知识:发送网络包流程
此处提供一个内核网络包的发送流程,辅助了解网络协议栈。跳过不影响后文阅读
网络包的发送由应用层通过系统调用 sendmsg
(类似的系统调用还有 send
, sendto
等) 发起,后陷入内核态,由内核代码实现网络协议栈逐层封装,逐层下发的工作。
0) | sock_sendmsg() { /* 系统调用 sendmsg 对应的内核函数 */
0) | inet_sendmsg() { /* 使用 IPv4 (not IPv6) 实现的 sendmsg */
0) | tcp_sendmsg() { /* 传输层,TCP 协议的处理 */
0) | sk_stream_alloc_skb() { /* 创建 sk_buff(skb) 数据结构,网络包在内核中存在的形式 */
0) | __alloc_skb() {
0) 5.273 us | }
0) 0.056 us | sk_forced_mem_schedule();
0) 6.026 us | }
0) | tcp_push() {
0) | __tcp_push_pending_frames() {
0) | tcp_write_xmit() {
0) 0.132 us | tcp_tso_segs();
0) 0.058 us | tcp_init_tso_segs();
0) | tcp_transmit_skb() { /* 下发 skb ,交由网络层继续 */
0) 0.046 us | skb_push();
0) | ip_queue_xmit() { /* 网络层,IP 协议的处理 */
0) | __sk_dst_check() {
0) 0.069 us | ipv4_dst_check();
0) 0.429 us | }
0) 0.049 us | skb_push();
0) | ip_output() {
0) | ip_finish_output() {
0) | ip_finish_output2() {
0) 0.044 us | skb_push();
0) | dev_queue_xmit() { /* 数据链路层,由网卡设备(内核根据物理设备抽象出来的概念)继续处理 */
0) | __dev_queue_xmit() {
0) 0.151 us | netdev_pick_tx();
0) 0.046 us | _raw_spin_lock();
0) | /* some important things omitted */
0) + 39.674 us | }
0) + 40.053 us | }
0) + 41.656 us | }
0) + 43.041 us | }
0) + 47.121 us | }
0) + 68.614 us | }
0) + 70.558 us | }
0) + 75.995 us | }
0) + 85.718 us | }
0) + 86.418 us | }
0) + 87.275 us | }
0) ! 101.636 us | }
0) ! 105.024 us | }
0) ! 105.516 us | }
0) ! 107.861 us | }
0) ! 108.230 us | }
0) ! 108.653 us | }
0) ! 109.066 us | }
0) ! 112.023 us | }
0) ! 113.078 us | }
0) ! 113.374 us | }
本篇核心关注流量控制,就不细数网络协议栈了。待到网络包(skb)到达数据链路层,dev_queue_xmit
标志着 skb 终于交付给网络设备,下面就是 TC 策略的运转了。
Qdisc (queueing discipline) ,是整个 TC 的基本模型。所有需要通过网卡接口发送的数据包,都会进入接口绑定的 Qdisc 等待队列(enqueue)。再由 ksoftirq 内核线程读取接口 Qdisc 中的数据包(dequeue),尽最大能力发送出去。
Traffic Control 原理
对于 TC 核心的概念——队列规程,类别,过滤器,网上充斥着大量的资料,由于没有自信讲得更加通透,附上链接一枚。
https://blog.csdn.net/dog250/article/details/40483627
Traffic Control 实现
数据结构
遵循 TC Qdisc 的生命周期,首先要介绍的是 Qdisc 的创建流程。不过在此之前,看了解下相关的数据结构。
struct net_device
{
/* 设备的发送队列列表 (这是数组的头指针)*/
struct netdev_queue *_tx;
/* 发送队列的个数 */
unsigned int num_tx_queues;
/* 使用中的发送队列个数 */
unsigned int real_num_tx_queues;
/* 默认的队列策略 */
struct Qdisc *qdisc;
/* 每个发送队列的最大长度 */
unsigned long tx_queue_len;
/* 发送队列的全局锁 */
spinlock_t tx_global_lock;
}
struct netdev_queue {
/* 所属网络设备 */
struct net_device *dev;
/* 队列相应的队列策略 */
struct Qdisc *qdisc;
struct Qdisc *qdisc_sleeping;
spinlock_t _xmit_lock;
int xmit_lock_owner;
unsigned long trans_start;
unsigned long trans_timeout;
/* 队列状态 */
unsigned long state;
};
#define TCQ_F_BUILTIN 1
#define TCQ_F_INGRESS 2
#define TCQ_F_CAN_BYPASS 4
#define TCQ_F_MQROOT 8
#define TCQ_F_ONETXQUEUE 0x10
#define TCQ_F_WARN_NONWC (1 << 16)
struct Qdisc {
/* skb 入队函数 */
int (*enqueue)(struct sk_buff *skb, struct Qdisc *dev);
/* skb 出队函数 */
struct sk_buff * (*dequeue)(struct Qdisc *dev);
unsigned int flags;
struct list_head list;
int padded;
/* 队列策略函数集 */
const struct Qdisc_ops *ops;
int (*reshape_fail)(struct sk_buff *skb,
struct Qdisc *q);
/* 所属设备队列 */
struct netdev_queue *dev_queue;
struct Qdisc *next_sched;
/* 队列策略的状态 */
unsigned long state;
struct sk_buff_head q;
u32 limit;
};
网络设备初始化与 Qdisc

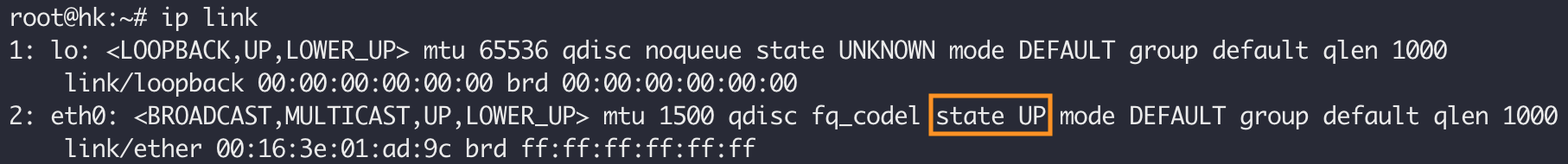

TC 的实施与网络设备密切相关。跳过设备的注册和创建流程,设备状态由 state DOWN
切换到 state UP
标志着设备正式启用
对应到内核流程,调用栈类似:
dev_open
|-- __dev_open
|-- dev_active
|-- attach_default_qdiscs
static void attach_default_qdiscs(struct net_device *dev)
{
struct netdev_queue *txq;
struct Qdisc *qdisc;
/* 获得设备的第 0 个 queue */
txq = netdev_get_tx_queue(dev, 0);
/* 如果发送队列个数 <= 1 || 发送队列长度 = 0 */
if (!netif_is_multiqueue(dev) || dev->tx_queue_len == 0) {
/* 单队列的流量控制 */
netdev_for_each_tx_queue(dev, attach_one_default_qdisc, NULL);
dev->qdisc = txq->qdisc_sleeping;
atomic_inc(&dev->qdisc->refcnt);
} else {
/* 多队列的流量控制; 此处 mq 指 multiqueue*/
qdisc = qdisc_create_dflt(txq, &mq_qdisc_ops, TC_H_ROOT);
if (qdisc) {
qdisc->ops->attach(qdisc);
dev->qdisc = qdisc;
}
}
}
static void attach_one_default_qdisc(struct net_device *dev,
struct netdev_queue *dev_queue,
void *_unused)
{
/* noqueue 默认的,无队列控制实现,一般应用在虚拟设备上 */
struct Qdisc *qdisc = &noqueue_qdisc;
/* 如果有发送队列长度限制 (默认应用在物理网卡设备上) */
if (dev->tx_queue_len) {
/* 创建 快速优先队列 策略的 Qdisc */
qdisc = qdisc_create_dflt(dev_queue,
&pfifo_fast_ops, TC_H_ROOT);
}
dev_queue->qdisc_sleeping = qdisc;
}
Qdisc 的生命周期
应用程序发送数据包都将涉及到系统调用,一般来说是 sendmsg
、sendto
之类的系统调用。上面👆给了内核 sendmsg
的函数调用链路。很长,涉及的操作相当多。但是,这还仅仅是由 CPU 执行的一部分流程。试想,还有内存到网卡设备的数据交互。这里等待的时间将更加漫长,更不要说像是网络重试之类的实现了。内核究竟做了怎样的实现呢?在这篇网络中,描述了接收网络数据时的三阶段流程。通过接收队列作为中介,recv
系统调用需要做的只是去检测接收队列是否有数据包,其它流程全部交由内核线程和网络硬中断完成。类似的,发送数据包 sendmsg
这类系统调用,也只是将数据包提交到一个等待队列,再由内核线程和中断实施尽力发送。这里的等待队列,就是网络设备绑定的 Qdisc。
先别管 Qdisc 是怎么实现的,它提供了两个核心函数 enqueue
, dequeue
,完全符合定义一个队列的基本要求。
额外地,一些函数 peek
, reset
等,作为这个黑盒的辅助函数,在个别情况下进行使用。
peek: 类似 dequeue,但获取的网络包仍然保留在队列中
reset: 将 Qdisc 重置到初始状态
init: 初始化一个新创建的 Qdisc
destroy: 销毁一个 Qdisc 生命周期中所使用的资源
change: 修改 Qdisc 的参数
Qdisc 的整个生命周期,最初和最末分别是向内核注册一种新的 Qdisc 和取消注册一种 Qdisc
/* from net/sched/sch_api.c */
int register_qdisc(struct Qdisc_ops *qops)
int unregister_qdisc(struct Qdisc_ops *qops)
再就是创建一个 Qdisc 实例绑定到网络设备,以及从网络设备上解绑 Qdisc 实例
static struct Qdisc *
qdisc_create(struct net_device *dev, struct netdev_queue *dev_queue,
struct Qdisc *p, u32 parent, u32 handle,
struct nlattr **tca, int *errp)
// n->nlmsg_type == RTM_DELQDISC
static int tc_get_qdisc(struct sk_buff *skb, struct nlmsghdr *n)
再就是正常的工作流程了,enqueue
, dequeue
以及其它辅助函数的使用。
Qdisc 执行流
noop
是 Qdisc 最简单,最无赖的一种实现,对于所有的数据包直接抛弃。当然,这种实现正常情况下只会出现在网络设备状态为 DOWN 的时候。
static int noop_enqueue(struct sk_buff *skb, struct Qdisc * qdisc)
{
kfree_skb(skb);
return NET_XMIT_CN;
}
static struct sk_buff *noop_dequeue(struct Qdisc * qdisc)
{
return NULL;
}
pfifo_fast
是普遍使用一种 Qdisc 实现,根据数据包 Tos 将网络包划分到三个通道,进入第0通道的网络包有 dequeue 的最高优先级。
static int pfifo_fast_enqueue(struct sk_buff *skb, struct Qdisc *qdisc)
{
// 检测 Qdisc 队列数据包数量是否达到 dev 预定的最大值
if (skb_queue_len(&qdisc->q) < qdisc_dev(qdisc)->tx_queue_len) {
// 确定数据包需要进入哪个通道
int band = prio2band[skb->priority & TC_PRIO_MAX];
struct pfifo_fast_priv *priv = qdisc_priv(qdisc);
// 获取通道列表的 head
struct sk_buff_head *list = band2list(priv, band);
priv->bitmap |= (1 << band);
qdisc->q.qlen++;
// 添加到通道队尾
return __qdisc_enqueue_tail(skb, qdisc, list);
}
return qdisc_drop(skb, qdisc);
}
static struct sk_buff *pfifo_fast_dequeue(struct Qdisc *qdisc)
{
struct pfifo_fast_priv *priv = qdisc_priv(qdisc);
int band = bitmap2band[priv->bitmap];
if (likely(band >= 0)) {
struct sk_buff_head *list = band2list(priv, band);
struct sk_buff *skb = __qdisc_dequeue_head(qdisc, list);
qdisc->q.qlen--;
if (skb_queue_empty(list))
priv->bitmap &= ~(1 << band);
return skb;
}
return NULL;
}
至于类别队列,首先也还是 Qdisc,符合它的所有要素,只是在 Qdisc_ops
中加入了分类的流程。例如 htb 的实现中,额外地加入了 class_ops
,对关于分类操作的方法做了相关的实现。
static struct Qdisc_ops htb_qdisc_ops __read_mostly = {
.cl_ops = &htb_class_ops,
.id = "htb",
.priv_size = sizeof(struct htb_sched),
.enqueue = htb_enqueue,
.dequeue = htb_dequeue,
.peek = qdisc_peek_dequeued,
.drop = htb_drop,
.init = htb_init,
.reset = htb_reset,
.destroy = htb_destroy,
.dump = htb_dump,
.owner = THIS_MODULE,
};
static const struct Qdisc_class_ops htb_class_ops = {
.graft = htb_graft,
.leaf = htb_leaf,
.qlen_notify = htb_qlen_notify,
.get = htb_get,
.put = htb_put,
.change = htb_change_class,
.delete = htb_delete,
.walk = htb_walk,
.tcf_chain = htb_find_tcf,
.bind_tcf = htb_bind_filter,
.unbind_tcf = htb_unbind_filter,
.dump = htb_dump_class,
.dump_stats = htb_dump_class_stats,
}
